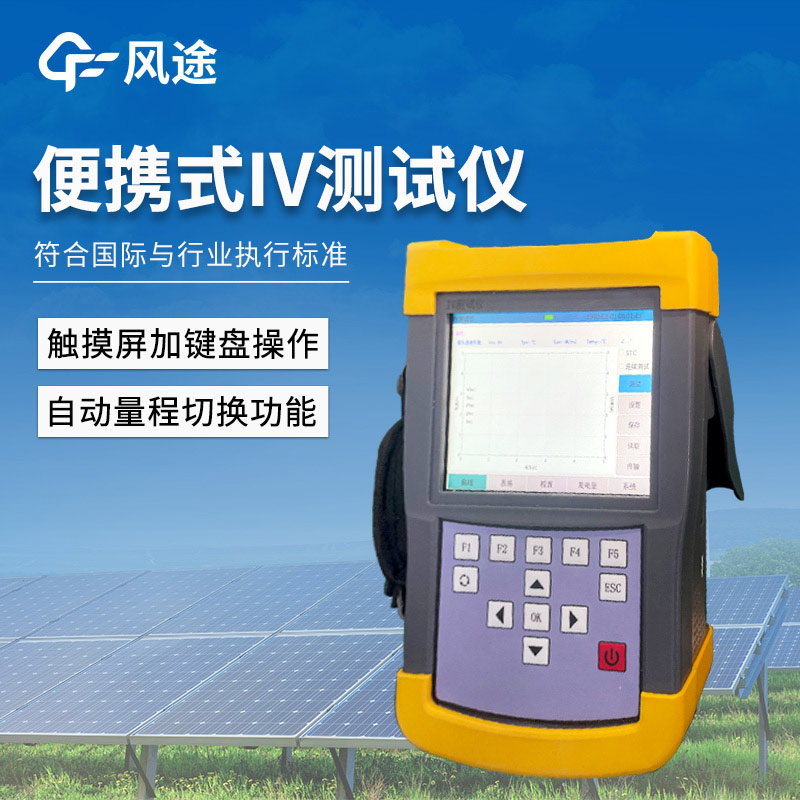

光伏組件IV曲線測試儀

在太陽能光伏行業中，IV 曲線測試是評估光伏組件及組件串電性能的重要技術手段。該測試通過模擬不同光照強度與溫度環境，系統測量光伏組件 / 串在各工況下的電流與電壓關系，進而獲取一系列關鍵性能參數。其中包括開路電壓（Voc）、短路電流（Isc）、最大功率點工作電壓（Vmp）、最大功率點工作電流（Imp）、最大功率點（Pmax）以及填充因子（FF）。這些參數能直接反映光伏組件 / 串的發電能力，以及其在不同環境條件下的適應性和運行穩定性，是判定光伏組件質量水平的重要依據。

在光伏電站的實際運行過程中，環境因素的影響、設備自然老化以及人為操作不當等情況時有發生，這些因素均可能導致設備出現故障或性能下降。IV 曲線測試在電站運維中發揮著重要作用，技術人員通過分析 IV 曲線關鍵點位的變化，能夠及時發現光伏組件 / 串運行中的異常情況。無論是局部陰影遮擋造成的電流下降，還是組件老化引起的電壓衰減，都能通過 IV 曲線直觀呈現，從而幫助運維團隊快速定位故障原因與具體位置，大幅縮短故障處理時間，有效保障電站運行效率與穩定性，提升整體發電效益。

光伏 IV 測試基于光電效應和電路分析原理。測試時，首先要確保太陽能電池組件與IV曲線測試儀正確連接，并通過標準電池片及溫度傳感器采集組件接收的輻照強度及背板溫度，為測試提供準確的環境參數。隨后，將太陽能電池組件置于開路狀態，測量其開路電壓（Voc）。接著，測試儀從 0V 開始逐步增加組件的工作電壓，同時實時測量對應的輸出電流。最后，將采集到的電壓和電流數據進行處理，繪制出完整的 IV 曲線，以此直觀展現光伏組件的電氣特性，為組件性能評估和故障診斷提供數據支持。
