煙氣在線監測系統工作原理

發布日期:2023-02-06 15:15:30 作者:揚塵檢測儀 來源:揚塵監測系統 瀏覽量:718

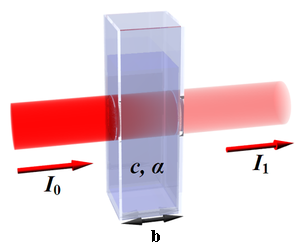

朗伯-比爾定律

當一束平行單色光通過某一均勻非散射的吸光物質時,吸光度A與吸光物質的濃度c及吸收層厚度b成正比。即光被吸收的量正比于光程中產生光吸收的分子數目成正比。

(應用:SO2吸收7300nm、NO吸收5300nm的紅外光;

SO2吸收280—320nm、NO吸收195—225nm的紫外光)

朗伯-比爾定律

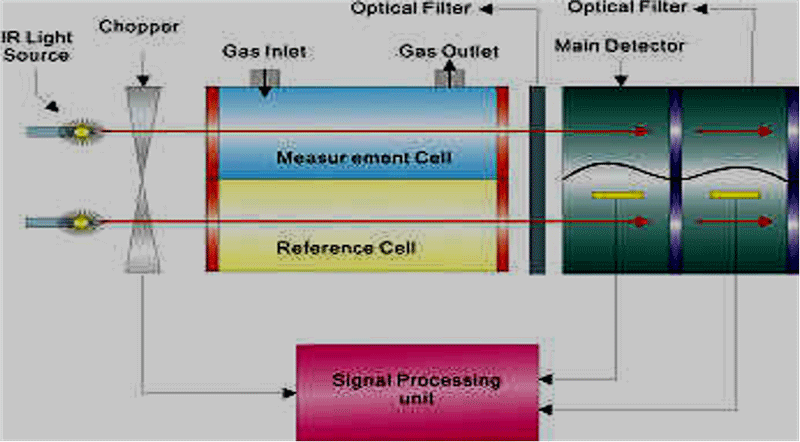

非分散紅外光測量與分析原理

非分散紅外光測量與分析與原理

樣氣以恒定的流量注入檢測室,當紅外線穿過檢測室時,樣氣吸收一定的紅外線能量,穿過參比室和檢測室后的紅外線的光強度產生差值,通過檢測器將光強度差值轉換成電信號,最后計算出樣氣中待測成分的濃度。

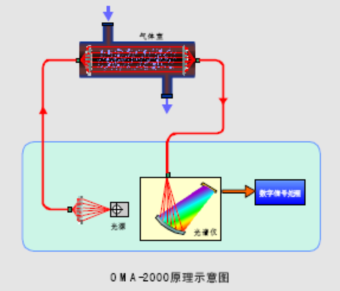

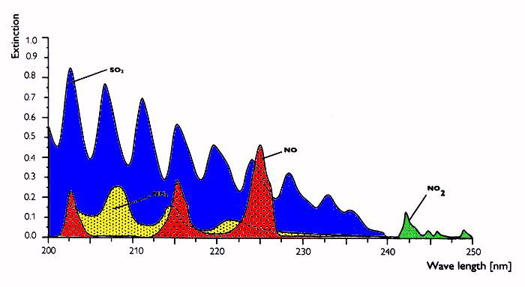

紫外光測量與分析原理(點測量)

紫外光測量與分析原理(點測量)

紫外光測量與分析原理(點測量)圖2

氙燈光源發出的紫外光匯聚進入光纖,通過光纖傳輸到檢測室,穿過檢測室時經被測氣體吸收后,通過光纖傳輸到光譜儀。在光譜儀內部經過光柵分光,由陣列傳感器將分光后的光信號轉換為電信號,再將電信號轉換成氣體的吸收光譜信息,然后經過比較譜線,計算被測物的濃度。

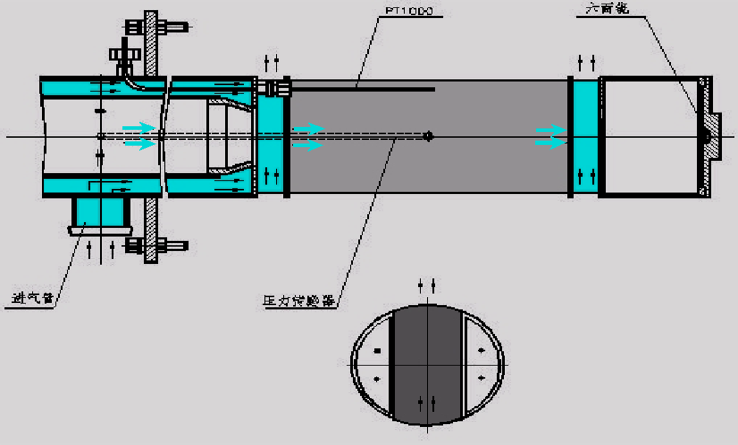

紫外光測量與分析原理(線測量)

紫外光測量與分析原理(線測量)

紫外光測量與分析原理(線測量)圖2

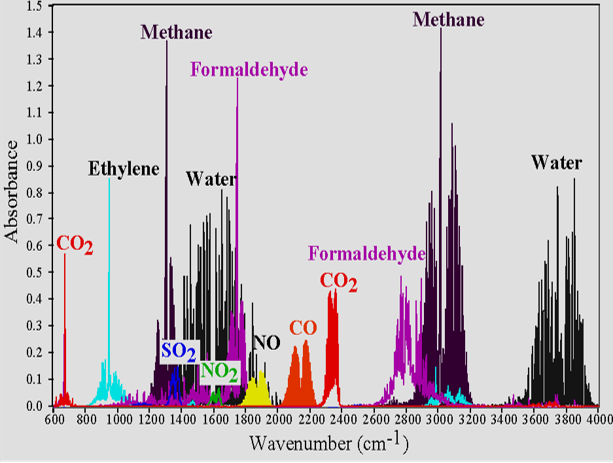

傅利葉變換紅外光譜測量與分析原理

當采樣氣體進入檢測室時,紅外光束中一些特定波長的光被被測氣體分子吸收,而吸收強度取決于分子中原子間的化學鍵的作用力,被吸收的光線的波長(或頻率)對每種氣體來說都是唯一的,FTIR 分析儀用其特有的分析方法來檢測比較這些特征光的光譜圖,計算出每種氣體的濃度?;贔TIR光譜技術原理的分析儀能夠同時測量上百種化合物,極快的響應時間并且交叉干擾比NDIR分析少。FTIR的最大特點是不需要對照參考物質頻繁地校準分析儀。

傅利葉變換紅外光譜測量與分析原理

紫外熒光法

紫外熒光法

當190nm~230nm附近的紫外光照射到二氧化硫氣體后,二氧化硫分子吸收紫外光的能量后由基態轉變成激發態,由激發態返回基態時發出熒光,熒光強度的大小與二氧化硫的濃度成正比。

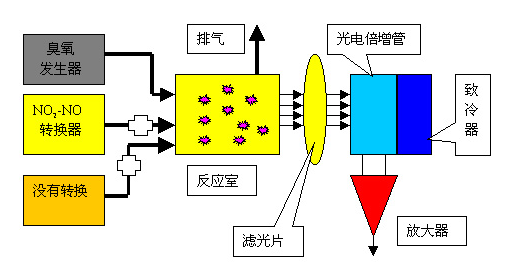

化學發光法

化學發光法

基于NO與O3的化學發光反應生成激發態的NO分子,在返回基態時放出與NO濃度成正比的光,用光電倍增管接收此光即可得到NO的濃度。

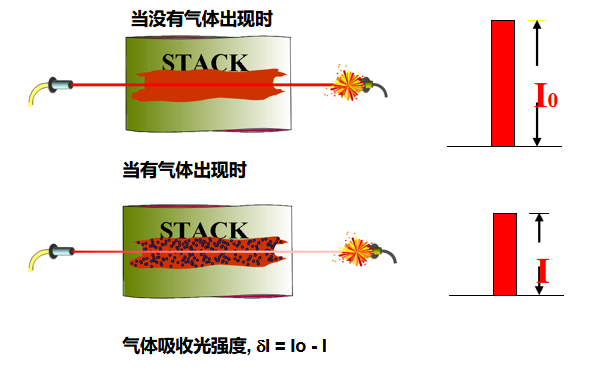

可調二極管激光分析儀(TDLAS)

可調二極管激光分析儀(TDLAS)

LasIR可調二極管激光(TDLAS)氣體分析儀是采用近紅外可調式激光器( NIR Tunable diode Laser,TDL)作為光源的紅外氣體分析儀。

基本原理與普通的紅外氣體分析基本相似:根據 Lamber-Beer定律,特定氣體只吸收特定波長的光譜, 吸收的強度與氣體濃度成正比,通過對氣體吸收強度的檢測,計算出特定氣體的濃度。

I=Io esp(-σcl)



I 被吸收后的光強度

Io 吸收前的光強度

σ 截面分子吸收強度

C 吸收物質的濃度

l 光程路徑長度
